Механизация ухода за посевами кукурузы в крестьянском хозяйстве «Новатор» Кавказского района с модернизацией агрегата АБА-0,5М (дипломный проект)

В настоящем дипломном проекте приведена характеристика крестьянского хозяйства «Новатор» Кавказского района.
 Выполнен анализ технических средств для внесения жидких минеральных удобрений.
 Обоснована схема модернизации рабочих органов агрегата АБА-0,5М, позволяющая снизить потери аммиака на улетучивание при заделке его в почву.
Выполнен прочностной расчет элементов конструкции разрабатываемого приспособления для заделки аммиака в почву.

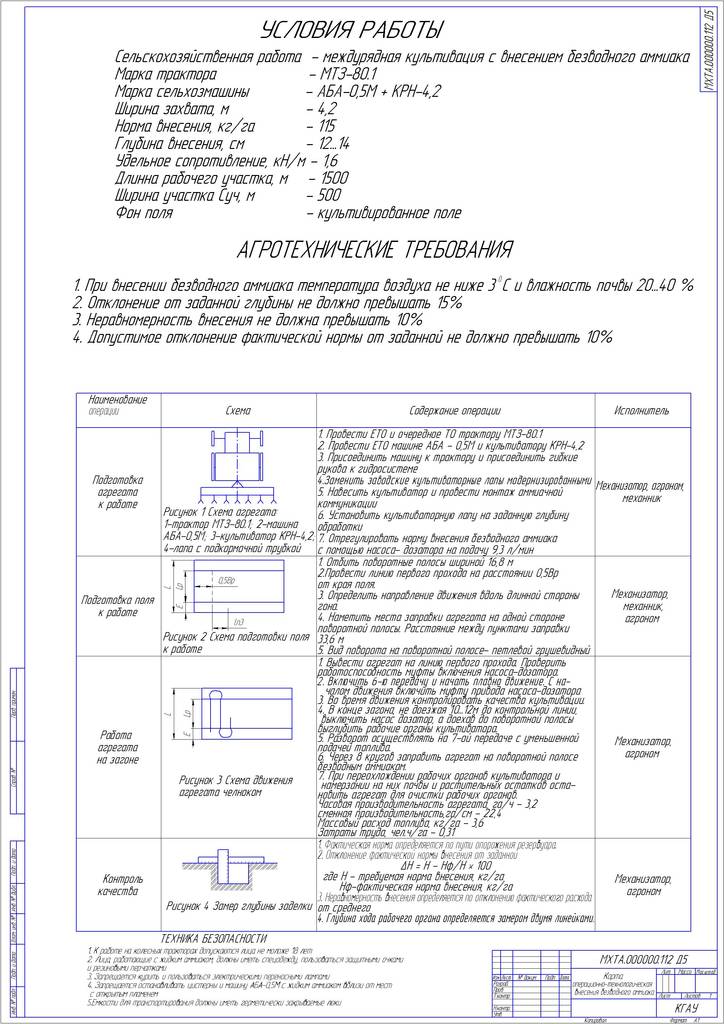

Разработана операционно-технологическая карта междурядной культивации кукурузы с внесением безводного аммиака.
Рассмотрены вопросы безопасности труда и экологичности планируе-мых мероприятий.
 Приведены расчеты по экономической эффективности использования модернизированного агрегата АБА-0,5М.
 Дипломный проект содержит страниц пояснительной записки и 10 листов графической части формата А1.



Содержание


Введение
1 Характеристика хозяйства
1.1 Адресные сведения
1.2 Природно-климатические условия
1.3 Структура посевных площадей и урожайность сельскохозяйственных культур
1.4 Машинотракторный парк
1.5 Кадры механизаторов
1.6 Цель и задачи дипломного проекта
2 Обзор технических средств для внесения жидких минеральных удобрений
3 Модернизация агрегата АБА-0,5М
4 Операционная технология междурядной культивации кукурузы с внесением безводного аммиака
4.1 Характеристика условий работы
4.2 Агротехнические требования
4.3 Выбор состава и режима работы агрегата и подготовка его к работе….
4.4 Подготовка рабочего участка к работе
4.5 Работа агрегата на загоне
4.6 Контроль качества

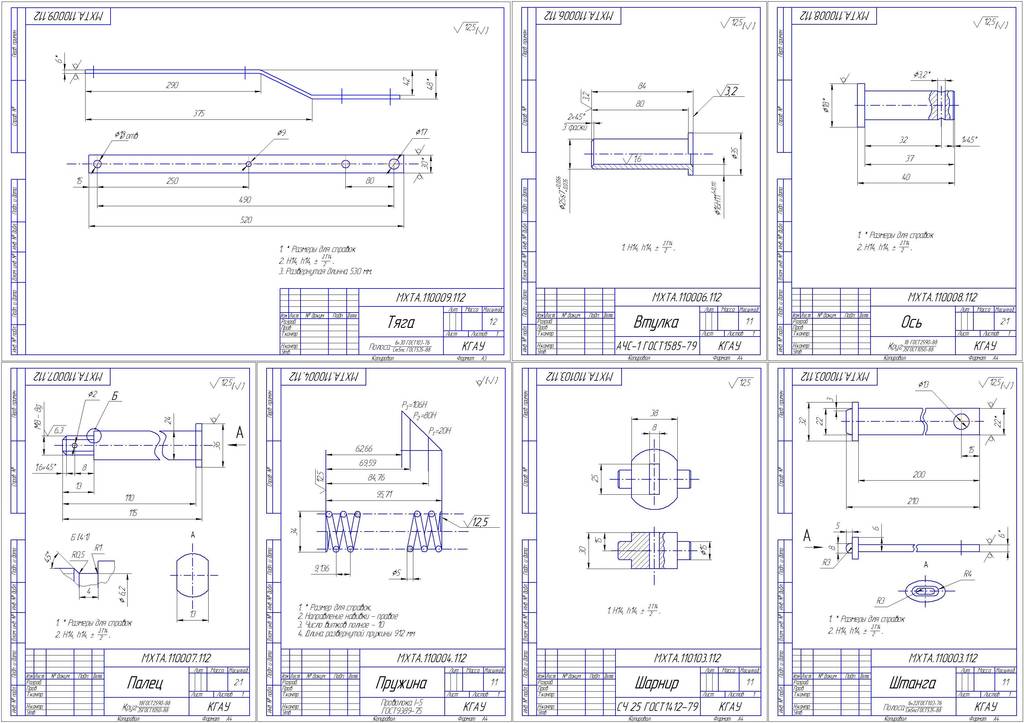

5 Расчет элементов конструкции на прочность
5.1 Обоснование исходных данных для расчета
5.2 Расчет пальца
5.3 Расчет болтового соединения
6 Безопасность и экологичность проекта
6.1 Общие положения
6.2 Состояние безопасности жизнедеятельности в крестьянском хозяйстве «Новатор»
6.3 Состояние пожарной безопасности
6.4 Разработка мероприятий по улучшению условий труда …
6.5 Показатели безопасности и эргономичности модернизированного агрегата АБА-0,5М
6.6 Требования охраны труда
6.7 Экологическая безопасность
7 Экономическая эффективность использования модернизированного агрегата АБА-0,5М
7.1 Производительность агрегатов
7.2 Затраты труда
7.3 Производительность труда
7.4 Эксплуатационные затраты
7.5 Срок окупаемости дополнительных
апиталовложений …
7.6 Удельные капиталовложения
7.7 Приведенные затраты
7.8 Энергоемкость операции
7.9 Металлоемкость операции
Заключение
Список использованных источников
Приложение


3 Модернизация агрегата АБА-0,5М

Как указывалось во втором разделе настоящего дипломного проекта в состав агрегата АБА-0,5М входит культиватор-растениепитатель КРН-4,2 – рисунок 3.1.
Он состоит из рамы 1, опорных колес 2, кронштейнов навески 3, 4 и секций 5 рабочих органов.
Рама представляет собой поперечный брус, выполненный из трубы квадратного сечения. К нему жестко прикреплены нижние 3 и центральный 4 кронштейны, с помощью которых культиватор навешивают на трактор. Для жесткости брус растянут шпренгелем. Во время работы рама опирается на два опорных колеса 2.

Рисунок 3.1 Культиватор-растениепитатель КРН-4,2: 1 - рама; 2 - опорное колесо; 3, 4 - кронштейны навески; 5 - секция рабочих органов.

Подкормочное приспособление культиватора-растениепитателя состоящее из туковысевающего аппарата с механизмом привода снято – см. рисунок 3.2.
Модернизация агрегата АБА-0,5М заключается в изменении конструкции культиваторной лапы подкормочного приспособления по авторскому свидетельству СССР № 1291054 – рисунок 3.2.

Рисунок 3.2 Схема модернизированной культиваторной лапы: 1 - стрельчатая лапа; 2 – распылитель; 3 – боковая пластина; 4 – опорная планка; 5 – стойка; 6 – пружина; 7 – прикатывающее колесо; 8 – козырек.

На культиваторную лапу дополнительно устанавливаются: трубка с распылителем 2, прикрытым козырьком 8 и прикатывающее колесо 7 на упругой подвеске.
С целью повышения эффективности внесения удобрений в прикорневую зону растений, сокращения их расхода, каждая боковая часть козырька 8 выполнена криволинейной, обращенной выпуклостью вверх, с образованием полой ниши переменного поперечного и продольного сечений. При этом распылитель 2 имеет два сопла, каждое из которых направлено вдоль соответствующей поверхности козырька.
С целью уменьшения улетучивания аммиака из борозды за лапой рабочего органа установлено прикатывающее колесо на упругой подвеске. Такая конструкция рабочего органа позволяет уменьшить расход аммиака на 20…25%.
Перед выездом культиватора в поле необходимо настроить его рабочие органы в соответствии с шириной междурядий, размерами защитных зон, глубиной и видом обработки. Это выполняют на специальной площадке для регулирования сельскохозяйственных машин (которая должна иметь твердое покрытие и разметочную плиту). На плите намечают продольную осевую линию агрегата и устанавливают на нее середину бруса культиватора. Затем на плиту наносят мелом осевые линии рядков растений и границы защитных зон.
Если культиватор обрабатывает четное число рядков, то два средних из них располагают на расстоянии, равном половине ширины междурядья от осевой линии агрегата, а остальные - на расстоянии междурядья один от другого.
Чтобы установить заданную глубину обработки почвы, под колеса рамы культиватора и всех секций подкладывают бруски, толщина которых на 2...3 см меньше глубины обработки (с учетом глубины погружения колес). Рабочие органы закрепляют на грядиле так, чтобы режущие кромки стрельчатых лап и бритв прилегали к плите, а долотообразные опирались на нее носками, Это достигается регулированием длины верхнего звена параллелограммного механизма навески секции. Движение лап на "носках" или "пятках" ухудшает показатели качества их работы. При движении лап на носках увеличивается перемешивание разрыхленного слоя и ухудшается подрезание сорняков, а при движении на "пятках" рабочие органы недостаточно заглубляются.
Лапы культиватора расставляют в междурядьях так, чтобы кромки лезвий располагались от оси рядка на расстоянии, равном ширине защитной зоны. Для полного подрезания сорняков стрельчатые лапы устанавливают с перекрытием 3...5 см. По длине грядиля лапы размещают так, чтобы промежутки между крыльями соседних лап для прохода почвы и растительных остатков были не менее 3 см.

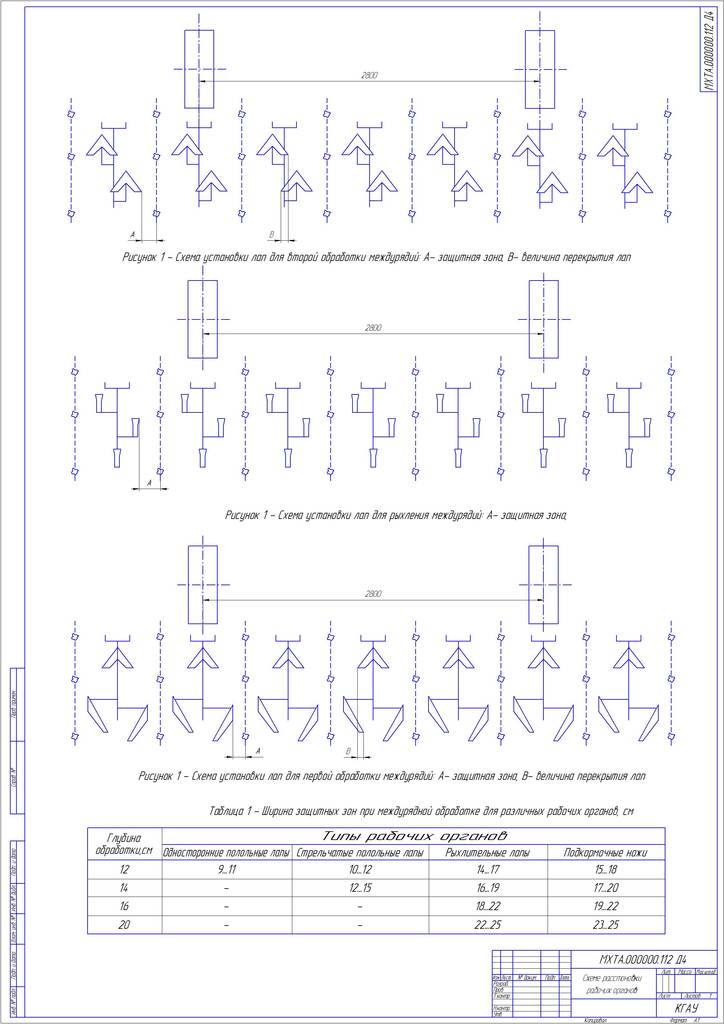

Схемы расстановки рабочих органов культиватора для различных вариантов междурядной обработки приведены на листе МХТА.000000.112 Д4 графической части проекта.
Отклонение глубины рыхления почвы от заданной не должно превы-шать ±1 см, а ширины защитной зоны от установленной - не более чем на 3 см.
Для подкормщиков-опрыскивателей, используемых с сеялками и культиваторами на сплошном или ленточном внесении пестицидов при культивации посева или подкормке жидкими комплексными удобрениями при междурядной обработке рабочую ширину захвата определяют по ширине машины, с которой работает подкормщик. В нашем случае это культиватор КРН-4,2, т. е. ширина захвата агрегата составляет 4,2 м.

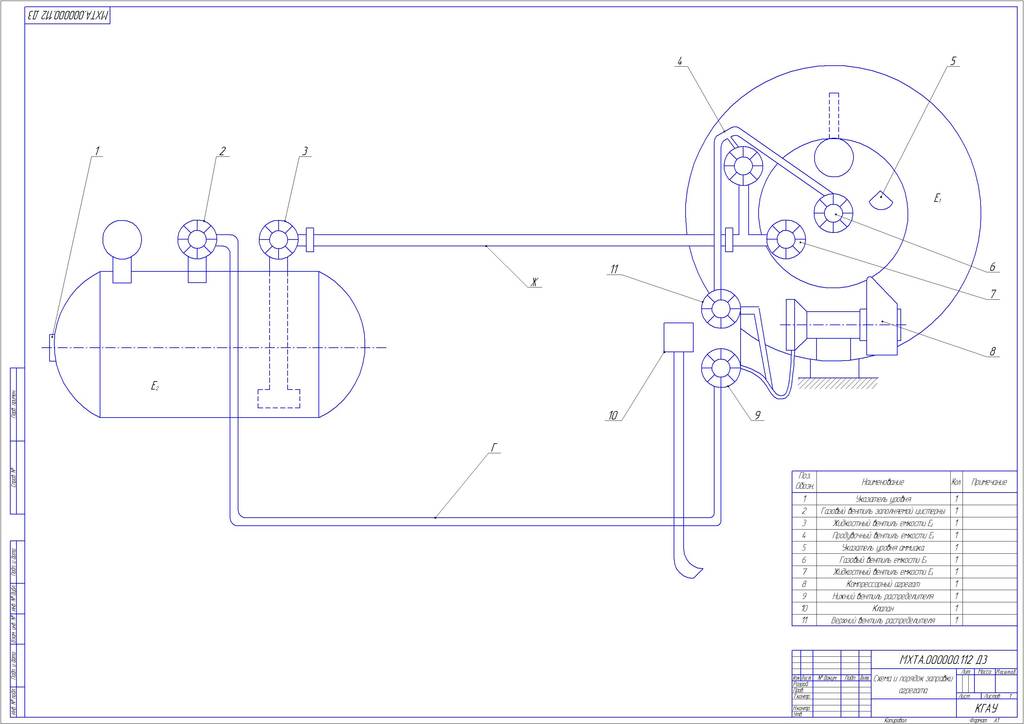

Схема заправки агрегата приведена на листе МХТА.000000.112 Д3 графической части дипломного проекта.

Федеральное государственное образовательное учреждение
высшего профессионального образования
КУБАНСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ
ФАКУЛЬТЕТ МЕХАНИЗАЦИИ

Кафедра «Тракторы, автомобили и техническая механика»
Специальность 110301.65




ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к дипломному проекту

на тему: Механизация ухода за посевами кукурузы в крестьянском
 хозяйстве «Новатор» Кавказского района
 с модернизацией агрегата АБА-0,5М
МХТА.000000.112 ПЗ




Разработал / /
Руководитель / /

Консультанты
по экономической части / /
по безопасности жизнедеятельности / /
по конструкторской части ______________________/ /
Нормоконтроль __________________________________/ /


Дипломный проект допущен к защите
Зав. кафедрой д.т.н., профессор____________________ / /
«____» __________________ 2010 г.



Краснодар, 2010 г.
