Вариант №10. Вентиль

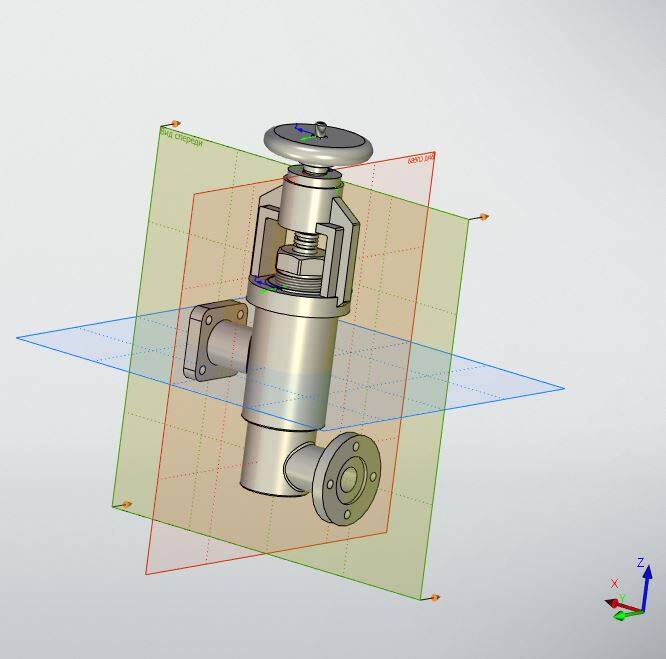

3Д-сборка. T-Flex

Данный вентиль используется для регулирования движения
жидкости по трубопроводу.
Общее устройство вентиля и принцип его работы рассмотрим
с использованием его полной принципиальной схемы.
Вентиль присоединяется к трубопроводу с помощью специальных фланцев корпуса 1. Направление потока жидкости показано стрелками. В корпусе устанавливается втулка 2, которая служит седлом для клапана 3 с коническим наконечником.
Клапан к седлу прижимается шпинделем 4. Их подвижное соединение обеспечивается двумя штифтами 5, которые запрессованы в отверстия клапана и допускают
вращение шпинделя вокруr своей оси. При вращении маховика 10 шпиндель по
резьбе втулки 9, закрепленной в стойке 8 корпуса винтом 11, поднимается вместе
с клапаном и открывает проходное отверстие корпуса. Площадь проходного сечения
зависит от величины подъема клапана. Стойка 8 соединяется с корпусом резьбой
и предохраняется от отвинчивания винтом 12. Для устранения утечки жидкости
в верхней части корпуса устанавливается уплотнение, которое называется сальником. Сальник состоит из опорной шайбы 6, эластичного уплотнителя 14 и резьбовой
втулки 7. При завинчивании втулка 7 опускается вдоль оси, сжимает уплотнитель,
который расширяется и устраняет возможные зазоры по поверхностям цилиндров
шпинделя и корпуса.

Порядок сборки и разработки чертежа изделия

Сборочный чертеж рекомендуется выполнять в следующем порядке, который
является планом работы над заданием.
1. Для планирования размещения изображений изделия на чертеже рекомендуется
использовать габаритные прямоугольники. Для этоrо необходимо оценить его
габариты, определяя параметры деталей по чертежам корпуса 1, шпинделя 4
и стойки 7.
2. После знакомства с чертежами деталей принять предварительное решение по
вида.\1 основных изображений, подготовить формат и разместить плановые
изображения вычерчиванием их осей по габаритным прямоугольникам в выбранном масштабе.
3. По справочным таблицам определить форму и параметры стандартных деталей:
• позиция 13: гайка М12 ГОСТ 5915-70;
• позиция 11: винт М6х20 ГОСТ 1491-80;
• позиция 12: винт М8х10 ГОСТ 1477-84*;
8 ПОЗИЦИЯ 5: ШТИфТ 5х28 ГОСТ 3128-70*.
Рекомендуется сделать эскизы этих деталей с необходимыми размерами для
их вычерчивания на сборочном чертеже.
4. Начертить корпус 1 (рис. 5.7 4) в тонких линиях.
5. В отверстие Ф38 мм корпуса вставить седло 2 (рис. 5.75, а) до упора.
6. Седло вентиля закрыть клапаном 3 (рис. 5.75, б).
7. Начертить полностью шпиндель 4 (рис. 5.76, а) так, чтобы ero сферический
конец касался дна отверстия в клапане 3.
8. В сальниковую камеру корпуса Ф51 мм вставить кольцо 6 (рис. 5.78, а) конусом
вверх.
9. Начертить втулку 7 сальника (рис. 5.76, б), соединенную с корпусом резьбой
М56х3, так, чтобы она была ввернута в корпус только на 1 О мм.
10. Начертить стойку 8 (рис. 5.77), соединенную с корпусом 1 резьбой М76х3, так,
чтобы плоскость верхнего основания цилиндра с резьбой совместилась с плоскостью соответствующего цилиндра корпуса.
11. На виде слева, используя местный раэрез, изобразить соединение стойки с корпусом винтом М8 (позиция 12), завернув его на полную длину.
12. Вставить втулку 9 (рис. 5.79) в верхнее отверстие стойки до упора.
13. Начертить соединение втулки 9 со стойкой 8 винтом М6х20, завернув его до
упора.
14. Начертить маховик 10 (рис. 5. 78, б), насаженный на призму шпинделя до упора.
15. Начертить гайку М12 (позиция 13) крепления маховика на шпинделе.
16. Нанести штриховку на изображения разрезов и сечений.
17. Составить черновик спецификации и нанести номера позиций на чертеже.
18. Оформить необходимые надписи и размеры.
19. Обвести и оформить спецификацию и чертеж.
