Корпус в сборе. Задание 16 t-flex

Цена:
600 руб.

Состав работы

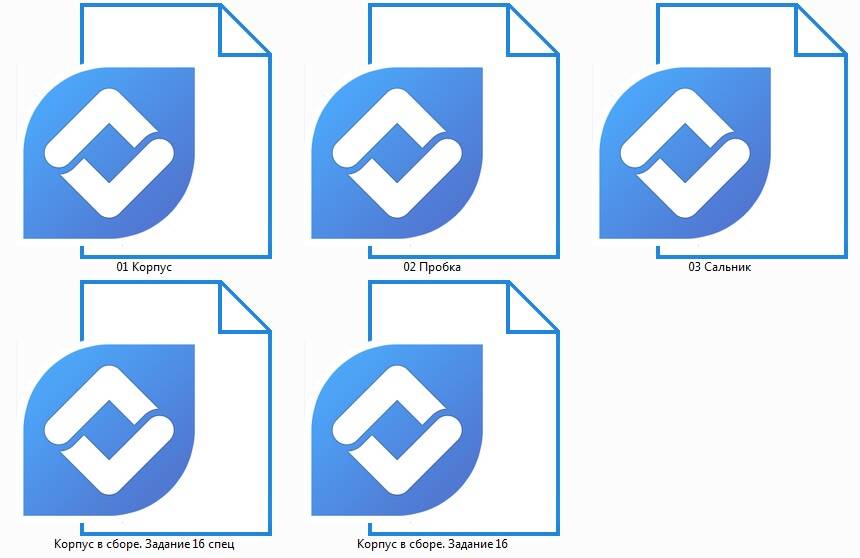

material.view.file_icon 613DA825-1C73-4D5C-9F7E-CE6F29E2E3AB.rar [ 360 KB ]
material.view.file_icon Корпус в сборе. Задание 16
material.view.file_icon 01 Корпус.grs [ 106 KB ]
material.view.file_icon 02 Пробка.grs [ 75 KB ]
material.view.file_icon 03 Сальник.grs [ 63 KB ]
material.view.file_icon Корпус в сборе. Задание 16 спец.grs [ 19 KB ]
material.view.file_icon Корпус в сборе. Задание 16.grs [ 96 KB ]

Описание

Корпус в сборе. Задание 16 t-flex
Корпус в сборе. Задание 16 т-флекс
Корпус в сборе. Задание 16 ЧЕРТЕЖ

Задание 16

Сборочная единица «Корпус в сборе» содержит три детали. В корпус 1 установлена пробка 2 и закрыт сальником 3 четырьмя шпильками 6 (М10х1х30 ГОСТ 22033-76), шайбами 5 (10 ГОСТ 6402-70) и гайками 4 (М10х1 ГОСТ 5915-70).

Требуется:
1. Выполнить сборочный чертеж узла на листе бумаги формата АЗ в масштабе М1:1. Чертеж должен содержать главный вид с разрезом и вид слева.
2. Составить спецификацию сборочной единицы.

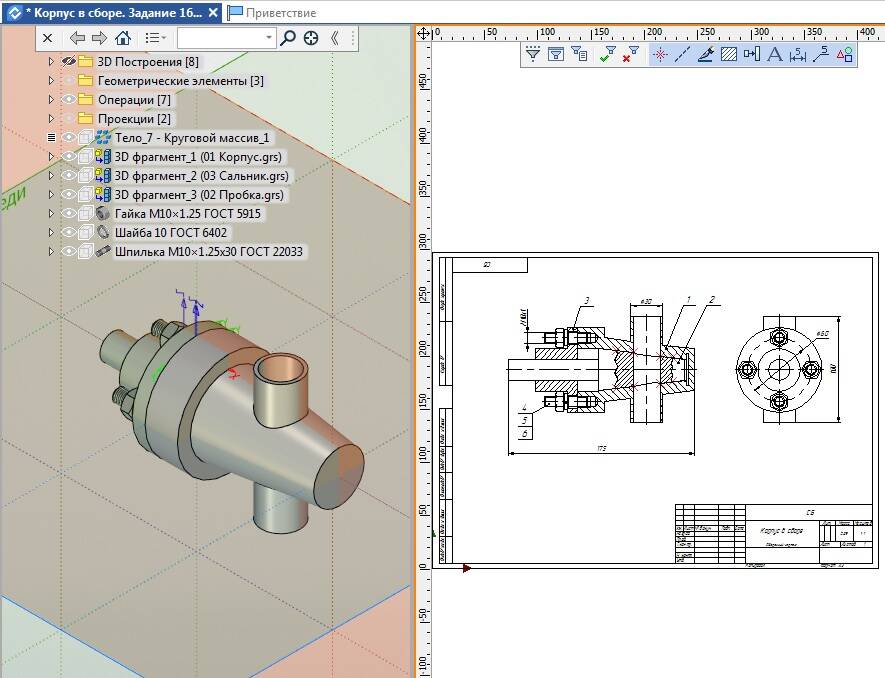

Корпус в сборе. Задание 16 сб
Корпус в сборе. Задание 16 спецификация
Корпус в сборе. Задание 16 3d сборка
Корпус в сборе. Задание 16 чертежи

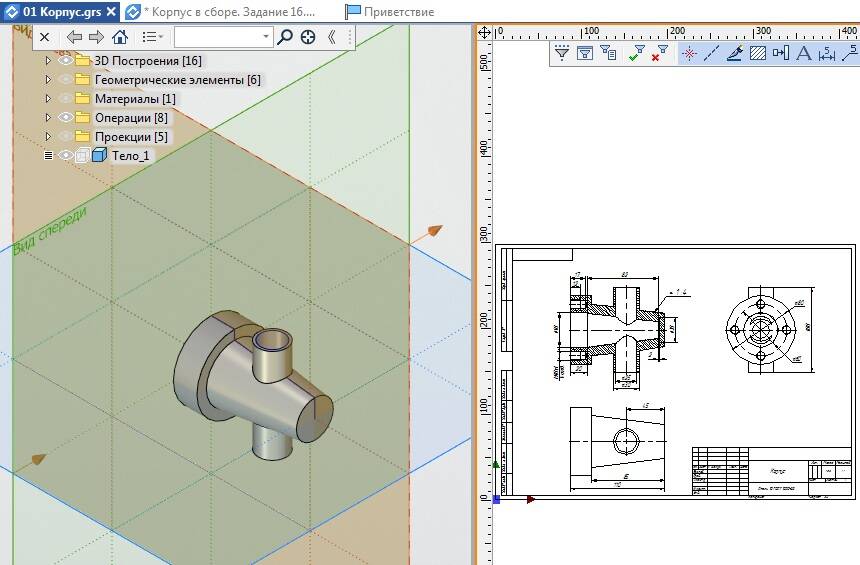

01 Корпус
02 Пробка
03 Сальник

Все чертежи и 3D модели (часть показана на скриншотах и присутствует в архиве) выполнены в T-FLEX CAD 16 Учебная Версия.

Также открывать и просматривать чертежи и 3D-модели, выполненные в T-FLEX CAD возможно в T-FLEX Viewer.

По другим вариантам и всем вопросам пишите в Л/С. Отвечу и помогу.
