Графическая работа 28. Вариант 5

Цена:
300 руб.

Состав работы

material.view.file_icon D1934901-BAC7-4B2E-8ABE-9DDE5C989FDB.zip [479 KB]
material.view.file_icon Контрольная 8
material.view.file_icon Контрольная 8.cdw [КОМПАС v21, 90 KB] material.view.thumbnail_available
material.view.file_icon Контрольная 8.cdw в 16 компасе.cdw [КОМПАС 5.11R03, 288 KB]
material.view.file_icon Контрольная 8.jpg [2493×3521, 721 KB] material.view.thumbnail_available
material.view.file_icon Контрольная 8.pdf [1 стр., 66 KB]

Дополнительная информация

material.view.file_icon Контрольная 8.cdw
Контрольная 8.cdw
material.view.file_icon Контрольная 8.jpg
Контрольная 8.jpg

Необходимые программы

Работа представляет собой zip архив с файлами (распаковать онлайн), которые открываются в программах:
  • Компас или КОМПАС-3D Viewer (версия v21 или новее)
  • Программа для просмотра изображений
  • Adobe Acrobat Reader

Описание

Контрольная работа 8
Графическая работа 28.

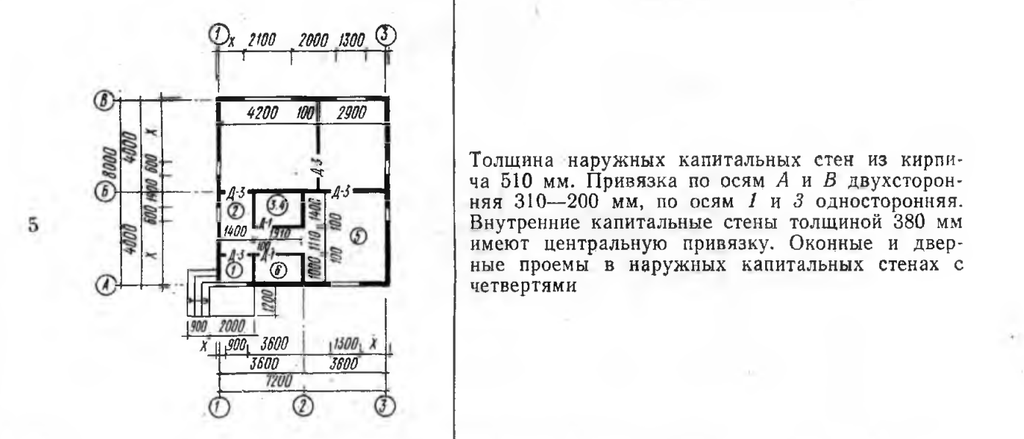

Вычертить
в м асш табе 1 :7 5 план этажа здания
исходя из вариантов, приведенных в
табл. 68 (перевод размеров осуществлять при помощи линейного масштаб а). Разм еры , отмеченные знаком X,
замените действительными. Нанести
услрвные обозначения: оконных проемов с переплетами; дверных проемов
без четвертей однопольных; сантехнического оборудования, руководствуясь
соответствующими таблицами; ~ ~
Работу выполните на листе чертежной бумаги формата A4: 11 _ (297Х
Х 210) карандашом.
Указание. Координационная ось
при односторонней привязке проводится с внутренней стороны стены; привязочный р азм ер 200 мм -— за счет
территории здания.
Чертеж сделан в компас 16 и 21, чертеж дополнительно сохранен в пдф и джпг
