Проекционная задача 1 НГТУ. Вариант 1. Чертеж в автокаде

Цена:
120 руб.

Состав работы

material.view.file_icon 0095D266-2A1E-44F5-A362-713FCDD0A131.dwg [ 38 KB ]
Работа представляет собой файл, который можно открыть в программе:
  • AutoCAD или DWG TrueView

Описание

Задача 1.

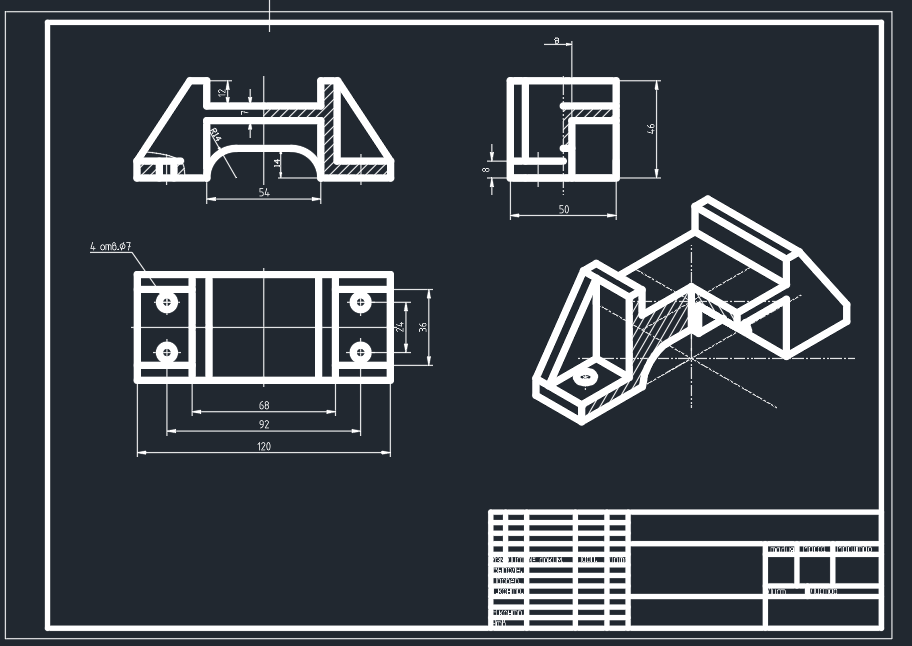

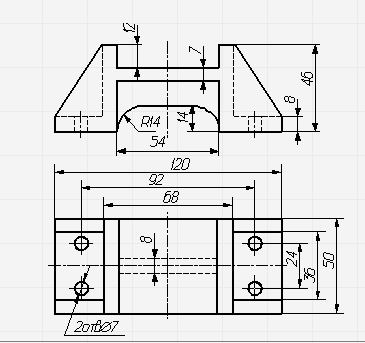

По предложенным изображениям построить три вида детали, выполнить необходимые разрезы (ГОСТ2.305), проставить размеры (ГОСТ2.307). Выполнить аксонометрическое изображение детали с четвертным вырезом.
Автокад, нанокад
