Приспособление для фрезерования - 3112.001.000.000 СБ

Цена:
500 руб.

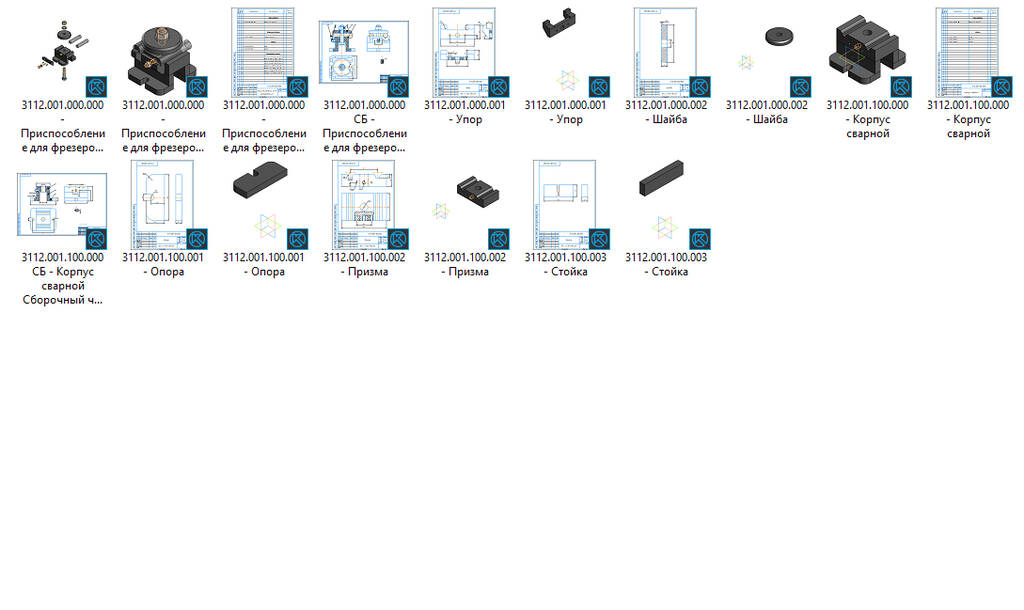

Состав работы

material.view.file_icon 2BAC8874-6A51-4E36-959A-8F235FB095C8.zip [1 MB]
material.view.file_icon 3112.001.000.000 - Приспособление для фрезерования (Разнесено).a3d [КОМПАС v21, 369 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.000.000 - Приспособление для фрезерования.a3d [КОМПАС v21, 398 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.000.000 - Приспособление для фрезерования.spw [КОМПАС v21, 196 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.000.000 СБ - Приспособление для фрезерования Сборочный чертеж.cdw [КОМПАС v21, 263 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.000.001 - Упор.cdw [КОМПАС v21, 96 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.000.001 - Упор.m3d [КОМПАС v21, 95 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.000.002 - Шайба.cdw [КОМПАС v21, 83 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.000.002 - Шайба.m3d [КОМПАС v21, 81 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.100.000 - Корпус сварной.a3d [КОМПАС v21, 80 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.100.000 - Корпус сварной.spw [КОМПАС v21, 184 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.100.000 СБ - Корпус сварной Сборочный чертеж.cdw [КОМПАС v21, 156 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.100.001 - Опора.cdw [КОМПАС v21, 85 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.100.001 - Опора.m3d [КОМПАС v21, 56 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.100.002 - Призма.cdw [КОМПАС v21, 95 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.100.002 - Призма.m3d [КОМПАС v21, 100 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.100.003 - Стойка.cdw [КОМПАС v21, 82 KB] material.view.thumbnail_available
material.view.file_icon 3112.001.100.003 - Стойка.m3d [КОМПАС v21, 44 KB] material.view.thumbnail_available

Дополнительная информация

material.view.file_icon 3112.001.000.000 - Приспособление для фрезерования (Разнесено).a3d
3112.001.000.000 - Приспособление для фрезерования (Разнесено).a3d
material.view.file_icon 3112.001.000.000 - Приспособление для фрезерования.a3d
3112.001.000.000 - Приспособление для фрезерования.a3d
material.view.file_icon 3112.001.000.000 - Приспособление для фрезерования.spw
3112.001.000.000 - Приспособление для фрезерования.spw
material.view.file_icon 3112.001.000.000 СБ - Приспособление для фрезерования Сборочный чертеж.cdw
3112.001.000.000 СБ - Приспособление для фрезерования Сборочный чертеж.cdw
material.view.file_icon 3112.001.000.001 - Упор.cdw
3112.001.000.001 - Упор.cdw
material.view.file_icon 3112.001.000.001 - Упор.m3d
3112.001.000.001 - Упор.m3d
material.view.file_icon 3112.001.000.002 - Шайба.cdw
3112.001.000.002 - Шайба.cdw
material.view.file_icon 3112.001.000.002 - Шайба.m3d
3112.001.000.002 - Шайба.m3d
material.view.file_icon 3112.001.100.000 - Корпус сварной.a3d
3112.001.100.000 - Корпус сварной.a3d
material.view.file_icon 3112.001.100.000 - Корпус сварной.spw
3112.001.100.000 - Корпус сварной.spw
material.view.file_icon 3112.001.100.000 СБ - Корпус сварной Сборочный чертеж.cdw
3112.001.100.000 СБ - Корпус сварной Сборочный чертеж.cdw
material.view.file_icon 3112.001.100.001 - Опора.cdw
3112.001.100.001 - Опора.cdw
material.view.file_icon 3112.001.100.001 - Опора.m3d
3112.001.100.001 - Опора.m3d
material.view.file_icon 3112.001.100.002 - Призма.cdw
3112.001.100.002 - Призма.cdw
material.view.file_icon 3112.001.100.002 - Призма.m3d
3112.001.100.002 - Призма.m3d
material.view.file_icon 3112.001.100.003 - Стойка.cdw
3112.001.100.003 - Стойка.cdw
material.view.file_icon 3112.001.100.003 - Стойка.m3d
3112.001.100.003 - Стойка.m3d

Необходимые программы

Работа представляет собой zip архив с файлами (распаковать онлайн), которые открываются в программах:
  • Компас или КОМПАС-3D Viewer (версия v21 или новее)

Описание

И.П. Конакова, Э.Э. Истомина, В.А. Белоусова. Основы оформления конструкторской документации. Вариант 3112.001.000.000 СБ - Приспособление для фрезерования. Сборочный чертеж. Деталировка. Модели.


Состав работы:

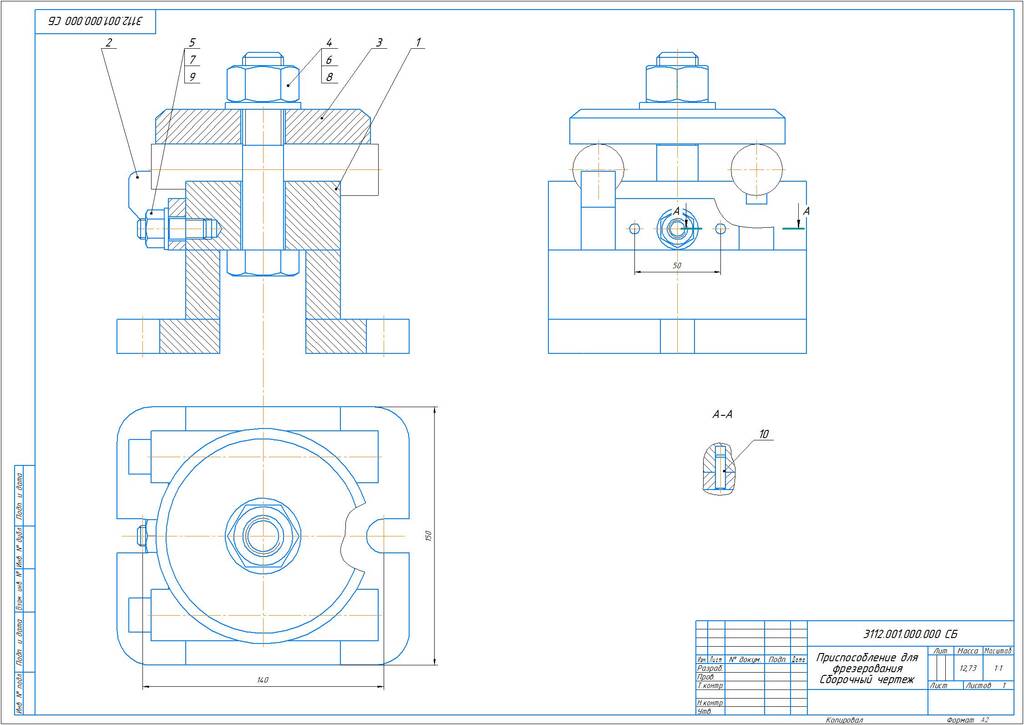

-Сборочный чертеж
-Спецификация
-Чертежи всех деталей
-3D модели всех деталей

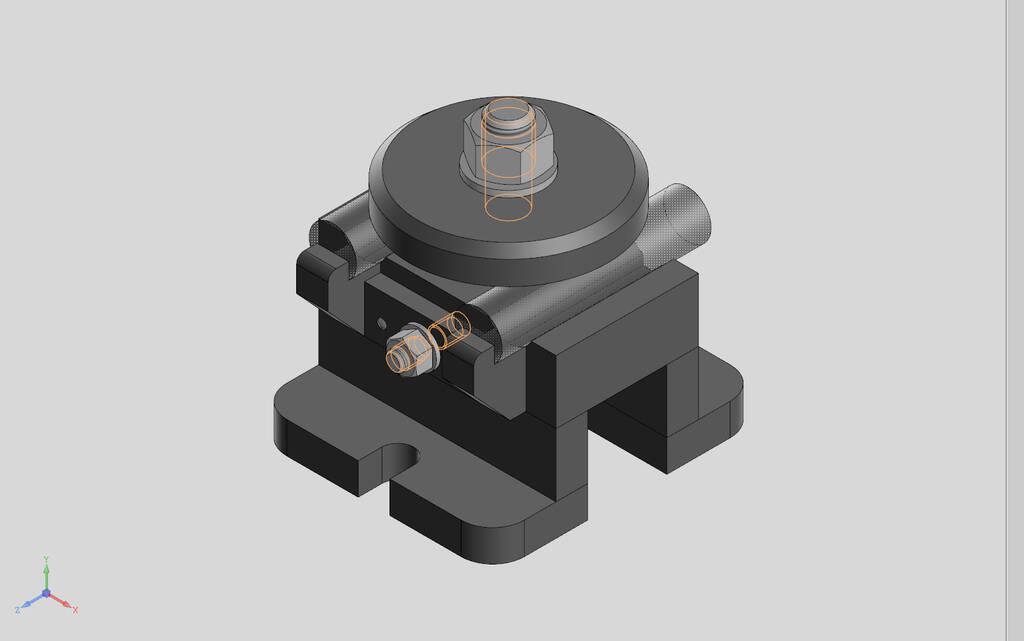

-3D сборка

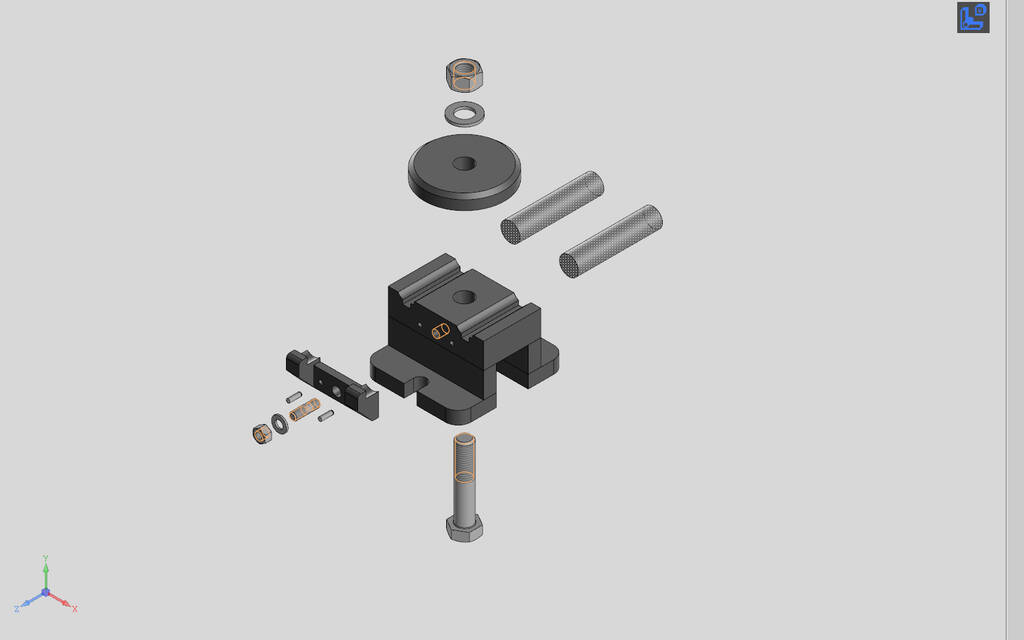

-3D сборка с разносом компонентов

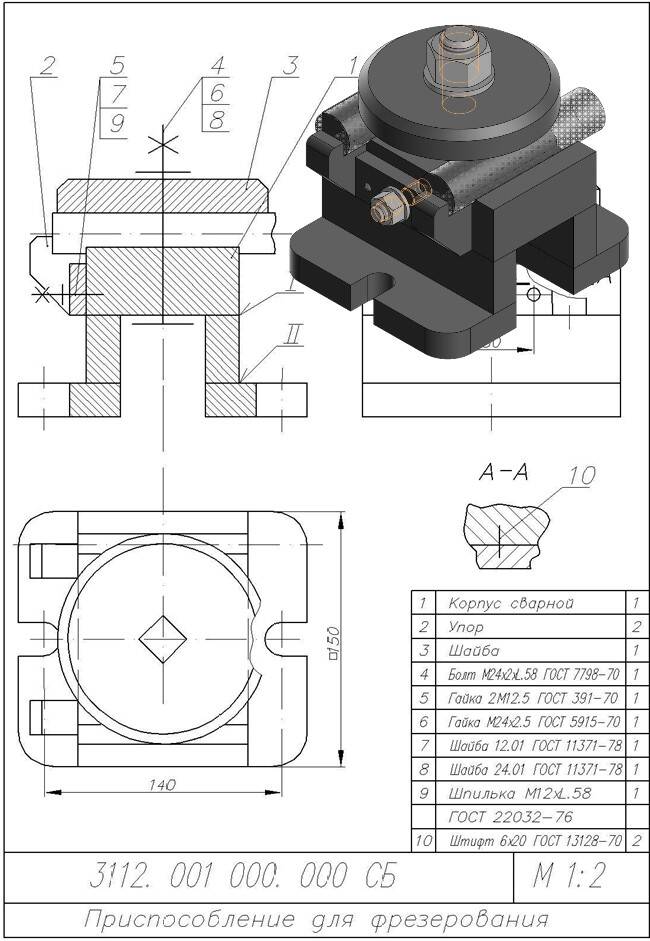

3112.001.000.000 СБ - Приспособление для фрезерования Сборочный чертеж
3112.001.000.001 - Упор

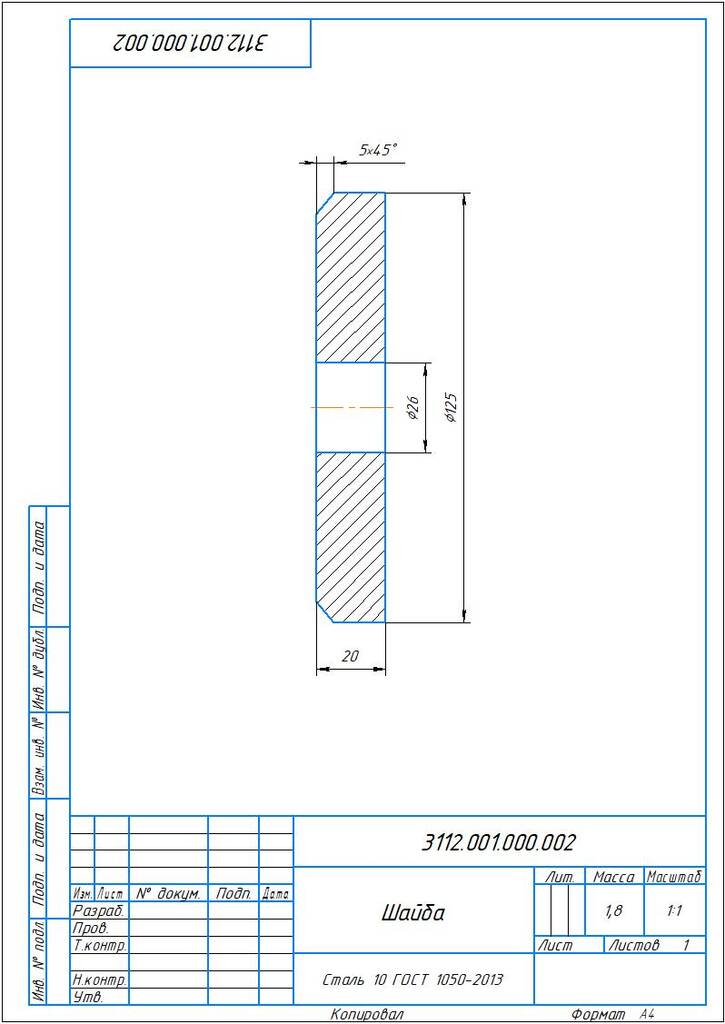

3112.001.000.002 - Шайба
3112.001.100.000 СБ - Корпус сварной Сборочный чертеж
3112.001.100.001 - Опора
3112.001.100.002 - Призма
3112.001.100.003 - Стойка
