Контрольная работа 5. Построение плоского чертежа (2D модели) по 3D модели. Вариант 5

Цена:
100 руб.

Состав работы

material.view.file_icon C25F03AD-6A34-4375-B661-F993A04F33CB.zip [ 360 KB ]
material.view.file_icon Контрольная 5
material.view.file_icon кр 5 3д.jpg [ 42 KB ]
material.view.file_icon кр 5 3д.m3d [ 75 KB ]
material.view.file_icon кр 5 3д.m3dв 16 компасе.m3d [ 324 KB ]
material.view.file_icon КР5.cdw [ 74 KB ]
material.view.file_icon КР5.cdw в 16 компасе.cdw [ 220 KB ]
material.view.file_icon КР5.jpg [ 726 KB ]
material.view.file_icon КР5.pdf [ 51 KB ]
Работа представляет собой zip архив с файлами (распаковать онлайн), которые открываются в программах:
  • Программа для просмотра изображений
  • Компас или КОМПАС-3D Viewer
  • Adobe Acrobat Reader

Описание

Контрольная работа 5

1. Прочитать чертеж задания и представить форму детали.
2. Определить последовательность построения 3D-модели данной детали, при этом более рациональным считается путь создания детали, содержащий наименьшее количество эскизов и операций. (Эскизы выполнять в масштабе 1:1).
3. Создать 3D-модель.

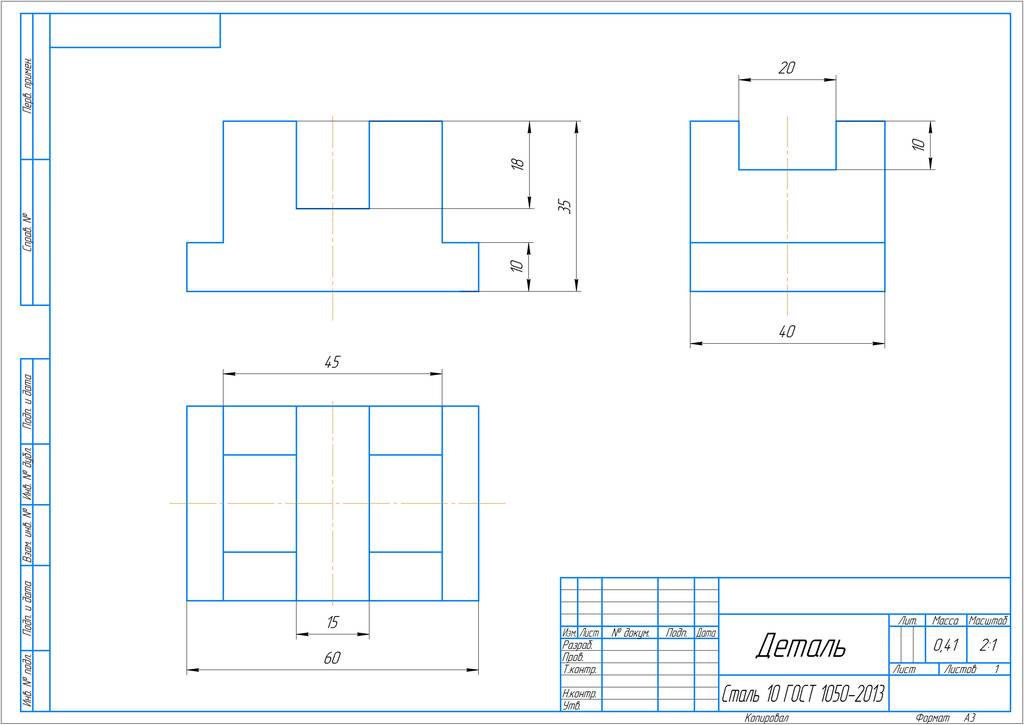

4. По построенной 3D-модели на листе формата А3 создать ассоциативный чертеж (основные виды). Главный вид взять по стрелке А.
5. Используя инструменты «Отрезок», «Полилиния» и т.п. выполнить построение изометрического вида модели.
6. Проставить размеры. Заполнить основную надпись.

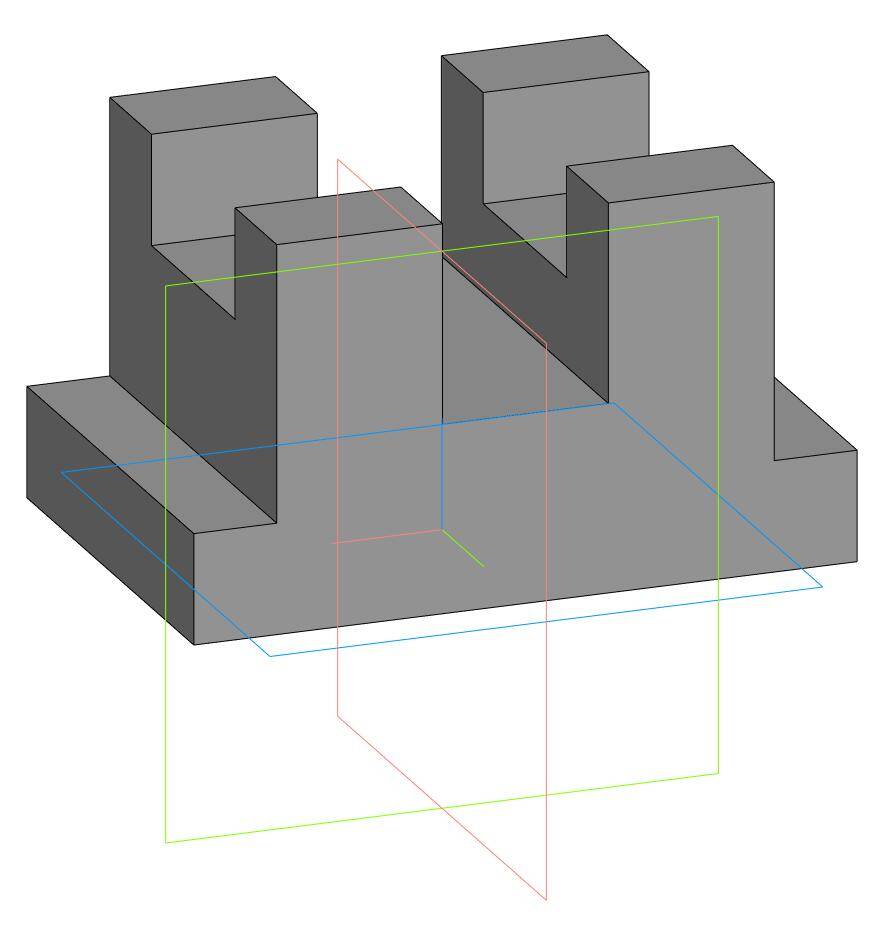

Чертеж и 3д модель сделаны в компас 16 и 21, чертеж дополнительно сохранен в пдф и джпг
